本工艺前再增加水洗除粘性颗粒物洗涤塔，高效纤维过滤器作为除雾器使用。
工艺流程说明
1）、预处理
    因废气中含有一定量的粘性尘杂，若未经去除直接进入吸附装置，极易造成吸附材料（蜂窝状活性炭）的微孔堵塞，严重影响吸附效果、增加系统阻力、影响通风效果甚至给系统造成安全隐患，因此本工艺在喷漆废气进入吸附床前设置高效水洗净化塔和脱水除雾器作为预处理器，高效去除废气中的粉尘及粘性颗粒等尘杂物质，从而确保由原配套风机抽风引入的废气中所含尘杂在进入固定吸附床得到有效的拦截过滤。
  采用碱洗吸收可高效脱除废气中的颗粒物、可溶性有机废气、酸性气体和可以与碱液反应的有机成分。碱液洗涤塔采用两级洗涤、两级吸收净化和一层脱水除雾结构，可高效脱除废气中的有害成分，为后续处理工艺提供相对洁净的预处理。
2）、吸附
    去除尘杂后的废气，经过合理的布风，使其均匀地通过固定吸附床内的活性炭层的过流断面，在一定的停留时间，由于活性炭表面与有机废气分子间相互引力的作用产生物理吸附（又称范德华吸附），其特点是①吸附质（有机废气）和吸附剂（活性炭）相互不发生反应，②过程进行较快，③吸附剂本身性质在吸附过程中不变化，④吸附过程可逆；从而将废气中的有机成份吸附在活性炭的表面积，从而使废气得到净化，净化后的洁净气体通过风机及烟囱达标排放；每套装置设三台吸附床，即废气从两台吸附床经过，另一台处于脱附再生阶段或备用阶段，从而使吸附过程可连续进行，不影响车间生产。
3）、脱附——催化氧化
催化氧化反应原理：

                         贵重金属

    CxHyOz+(x+y/4-z/2)O₂           xCO₂ + y/2 H₂O

                           200-300℃

       达到饱和状态的吸附床应停止吸附，通过阀门切换进入脱附状态，过程如下：启动脱附风机、开启相应阀门和远红外电加热器，对催化燃烧床内部的催化剂进行预热，同时产生一定量的热空气，当床层温度达到设定值时将热空气送入吸附床，活性炭受热解吸出高浓度的有机气体，经脱附风机引入催化燃烧床，在贵金属催化剂的作用下于一个较低的温度进行无焰催化燃烧，将有机成分转化为无毒、无害的 CO2 和 H2O，同时释放出大量的热量，可维持催化燃烧所需的起燃温度，使废气燃烧过程基本不需外加的能耗（电能），并将部分热量回用于吸附床内活性炭的解吸再生，从而大大降低了能耗。

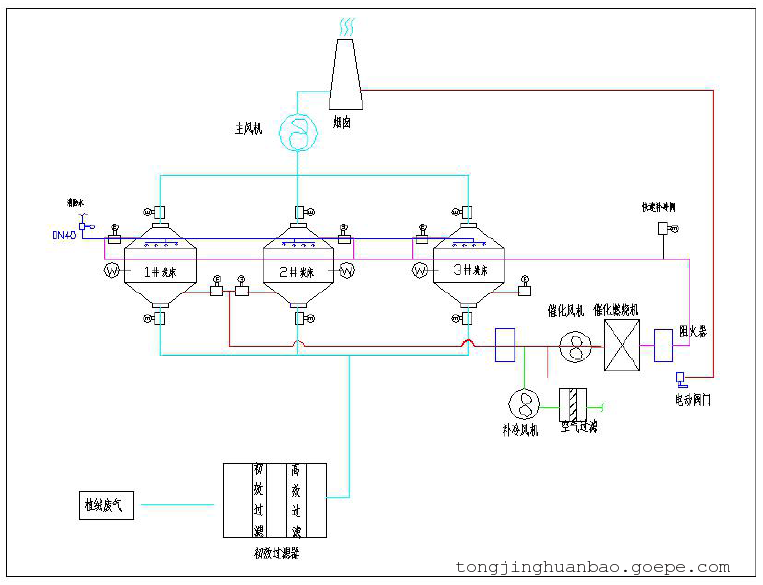

          吸附脱附催化燃烧工艺流程图
